3. Servo & Hydro am FG Baja nur wohin mit den Bauteilen???

Hallo,

wieder mal ein Problem welches zu lösen ist...allein komm ich nicht so recht klar oder mir fehlen einfach nur die Ideen es umzusetzen...

Habe jetzt ne Harm Hydro erworben und wollte die an meinem Baja verbauen. 3 tes Servo für den Hydrozylinder versteht sich von selbst.
Unter der RC Box ist ja eine aussparung für nen weiteres Servo vorgesehen soweit klar nur wohin mit der RC Box und vor allem wo soll ich denn den Hydrozylinder bauen, das der auch vernünftig im Modell sitzt und nicht irgendwo zwischen geklemmt ist....????

Habe schon einmal gelesen das welche die Box über den Akku verlegt haben, nur ob das so sinnvoll ist...oder gar von der höhe der Karo passt???

Fragen über fragen...oder besser gleich nen langes Chassi Ordern und ne HT Karo dazu...nur dann ja ich weiß auch nicht...

Wäre schön wenn ich zu dem Thema mal ein paar andere Meinungen höre oder gar Vorschläge zur Umsetztung meiner Probleme von Euch erhaschen könnte.

lars

Zur Empfängerbox:
Hülsen drunter, und über den den Servo

quote:

Original von DerSpeer Zur Empfängerbox: Hülsen drunter, und über den den Servo

Ja soweit klar..nur passt dann noch meine Baja karo drüber glaube eher nicht...hmm wobei mir solch Beetle Karo auch gut gefällt sieht zumindest Racig aus...

Und keine weiteren meinungen wo ich den Bremszylinder bauen könnte?

lars

Schau dir mal Peter`s Fred an. Da gibts einige Detailbilder, die dir weiterhelfen könnten. Klick

Wenn du die Baja Karo weiter fahren willst, wird´s glaub ich eng. Beim Beetle kein Problem, schau mal hier.

Weiß nicht wieviel male ich den Thread durchgelesen habe...nicht nur wegen der montage Hydro...komm irgendwie trotzdem nicht weiter oder werde schlauer, da BP auch ne Beetle fährt oder gefahren ist...

@Frank: ja das dachte ich mir schon versuche aber nochmal in mich zu kehren und schaun ob das irgendwie was werden könnte.
Natürlich mit ner Beetle Karo und Seitenwannen ist ausreichend Platz vorhanden und sind auch genug Bilder da um nachzuschauen wie es andere realisiert haben...

wo könnte ich denn solch Beetlekaro günstig bekommen? incl. Seitenwannen???? Link????

Thanks

lars

Beetle Karo: klick

Seitenwannen: Klick

Habe die E-Box auf die Akkustrebe geschraubt, hat zumindest mit der Org.Marderkaro gepaßt.

So. habe mir gestern mal die ganze Sache um die RC Platte usw. nochmal genauer angeschaut.

..von der originalen Rc Platte sind ja noch ca 4 cm Platz bis zum Tank.
werde mir mal ne AluPlatte besorgen (18 x 18 cm) und die mir so zurecht bauen das es passt. Wollte eventuell nen Humppack mit nebenliegender RC Box verwenden und den Platz vorm Tank nutzen, dann hätte ich genug Luft neben dem Lenkservo um die hydro vernunftig zu verbauen.

Da aber die RC Box vom Franz echt zu groß ist für den kleinen Empfänger der DX3R brauche ich ne neue...mal sehen was es da im 1:8 er Segment zu erobern gibt. Sollte sich doch was auffinden lassen...
Wenn Ihr welche kennt immer her mit den Links.

Die Rc Platte dürfte mit einer Dicke von 1,5 mm Alu ausreichend Dimensioniert sein denke ich mal...

lars

@lksystems
Also die 1,5mm sind weng weng Solltest da schon eher zu ner 3mm Platte greifen.


greetz

Danke für die Inspiration....ja werde wohl auf ne 2,0mm Platte zurückgreifen denke ich...

Habe auch beim großen C ne schöne Empfängerbox und Akkubox gefunden...aus Aludruckguss hmm sollte es da beim Empfangen Probleme geben? EMV Abschirmung soll hoch sein steht in der Beschreibung....naja alles wird gut. Noch die richtigen Maße finden und losbauen...



lars

...kurze Frage vorm Bestellen der Empfängerbox aus Aludruckguss:

Was meinen die Profis aus dem Forum:
Ob es beim Aludruckguss Probleme geben wird mit eventuellen Funkstörungen wenn der Enpfänger darin eingesperrt ist?

lars

quote:

Original von lksystems Ob es beim Aludruckguss Probleme geben wird mit eventuellen Funkstörungen wenn der Enpfänger darin eingesperrt ist? lars

Der Empfänger ist ja abgeschirmt, aber das Antennenkabel führst du ja bestimmt nach aussen...

Einfach mal probieren....

...ja das Antennenkabel lege ich natürlich nach draußen.

Werde diese Woche noch die Teile Ordern, hoffe das ich bald die Zeit finden werde, um die Teile zu verbauen.

@Frank: Wenn alles nichts hilft, komme ich dringend auf Dein Angebot zurück.

lars

Update:

Habe jetzt mal die Aluplatte nach meinen Vorstellungen ausgesägt und die Bauteile hoffentlich vernünftig angeordnet.
Der kleine Servo von Carson wird natürlich noch für zwei 1015 er wichen müssen.
Ansonsten denke ich mal habe ich das eigentlich gut hinbekommen, nur der Akkuplatz wird Probleme machen, da ich Ihn unter den Gestängen Gas/Bremse nur schwer wechseln kann...das wird bestimmt nen Gefummel.
Aber Ihr lasst doch auch Eure Akkus drin zum Laden oder?

Werde heute noch die Stehbolzen/und Befestigungsmaterial für die Servos Ordern und dann gehts in die Endrunde....

Irgendwie sieht die Platte trotzdem noch ''nackig'' aus...hmm

Aber seht selbst:

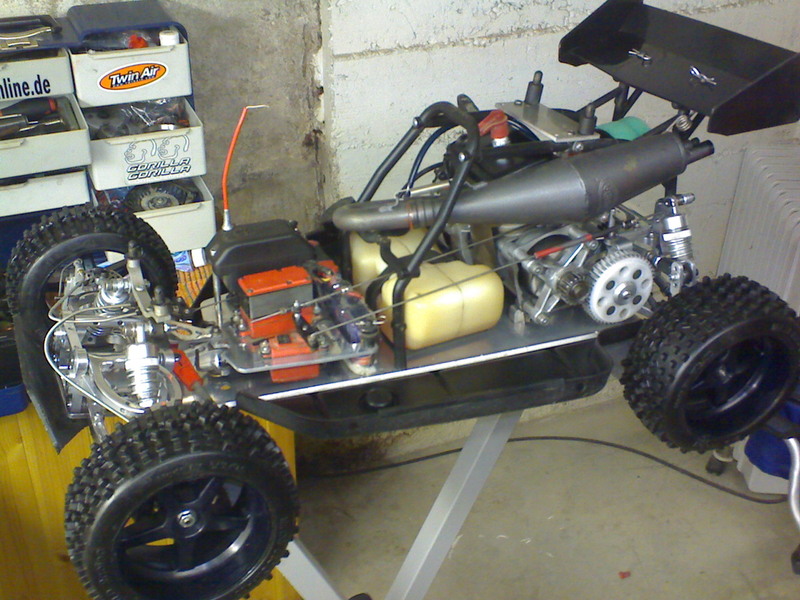

...so hatte er gestern die ersehnten Schrauben erhalten und heut gings ins Lager zum Bauen.
Der Empfänger muss noch rein und das eine Carson Servo für die Hydro wird gegen ein Tiger MG Digi 4 getauscht...ja die Akkuhalterung habe ich aus Zinkblech gebastelt...mal sehen wie lang das hält, ansonsten muss da nochmal was geändert werden, wenn es nicht halten sollte.
